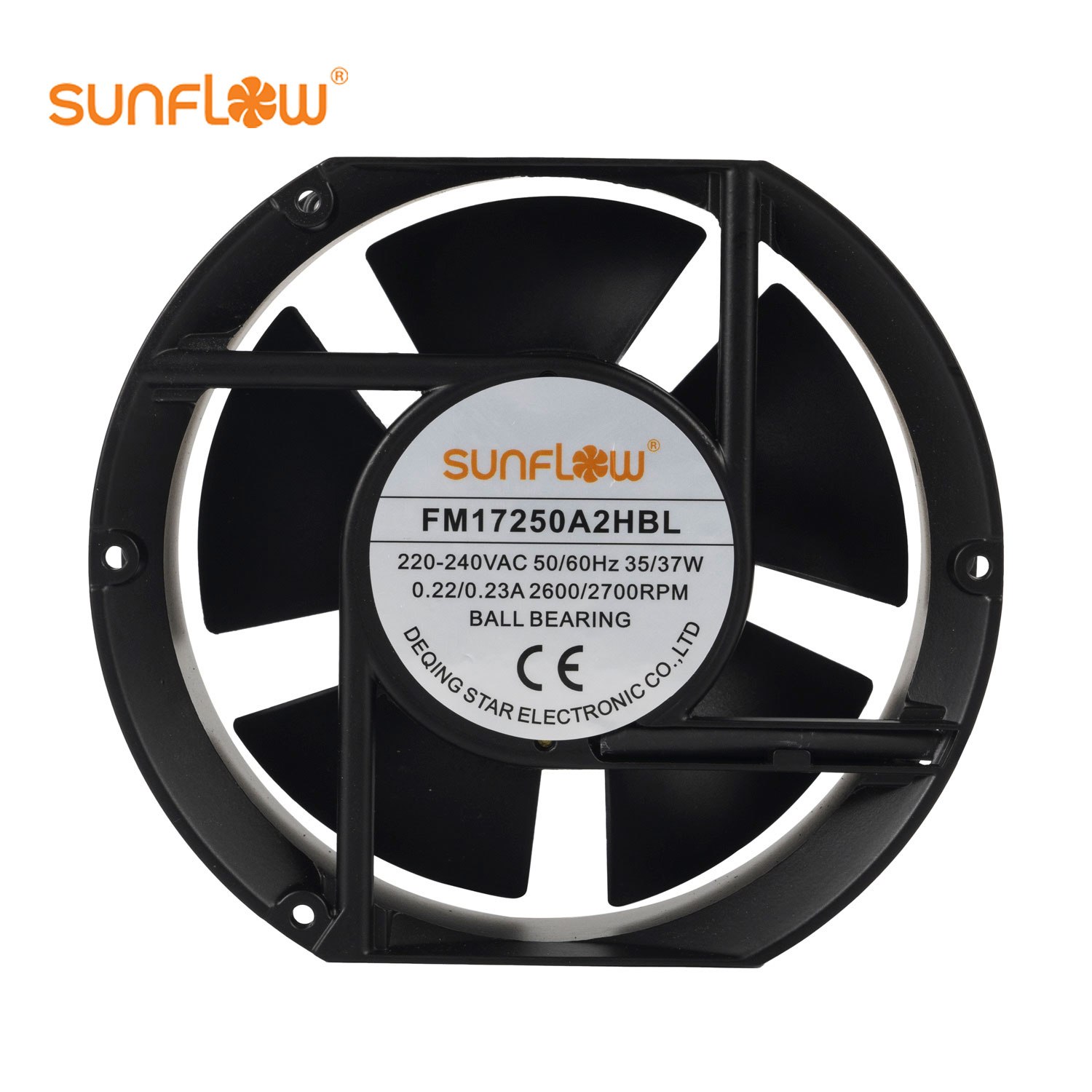

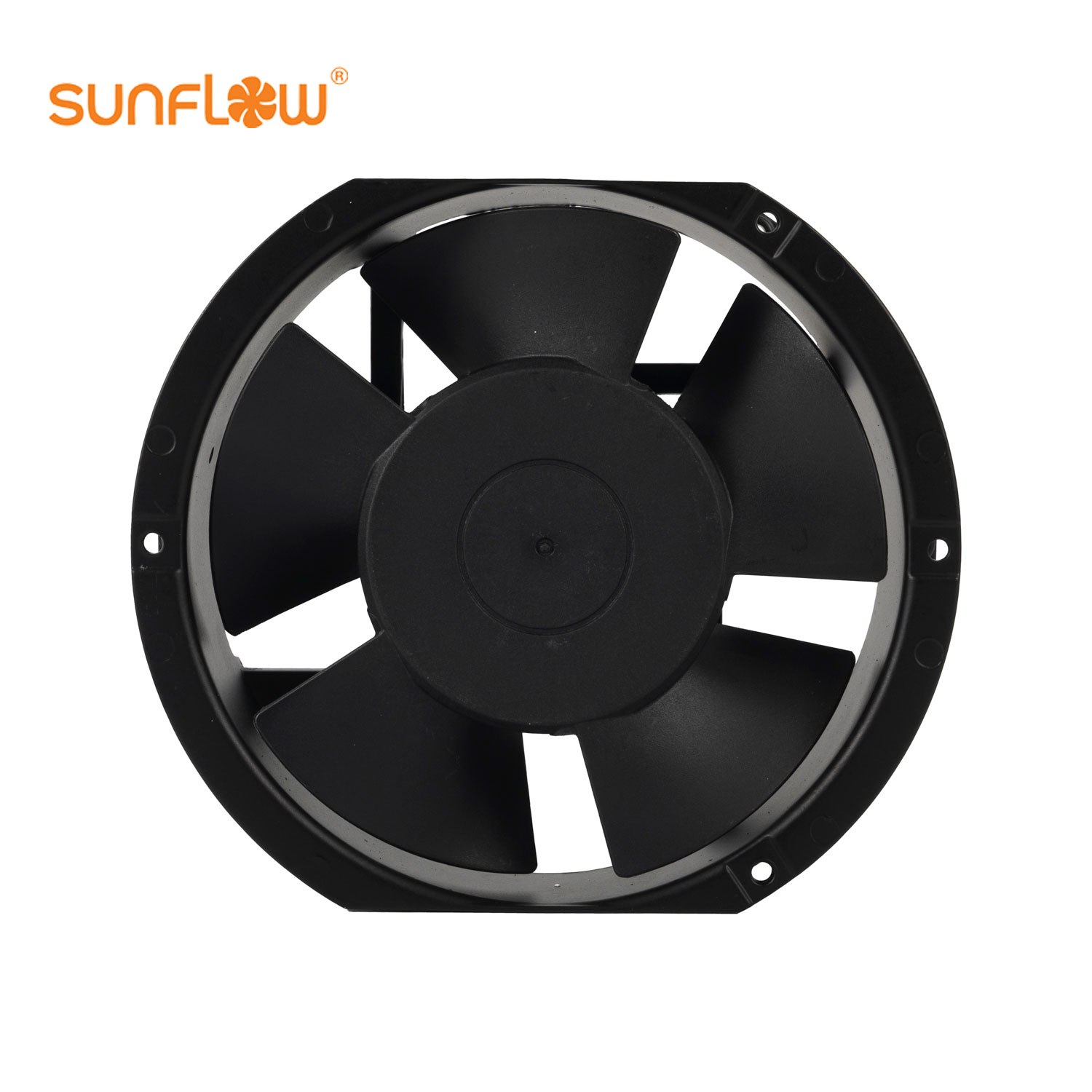

Рамков вентилатор Sunflow FM17250A2HBL, 172 × 150 × 50 mm, 220 V AC

Стойностите, означени 50 / 60 Hz, са в този ред. При някои каталожни чертежи са изобразени клеми; версията A2HBL е с проводници.

Значение на кода FM

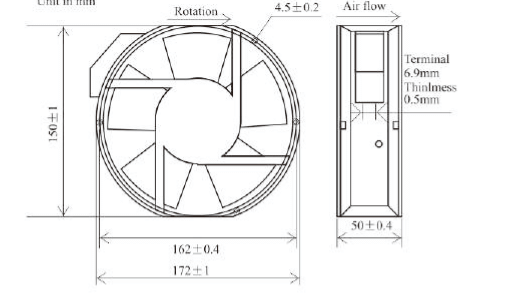

FM е серия рамкови вентилатори. Числата определят габарита и дълбочината; A означава AC, 2 — 220 V, H — високи обороти, B — търкалящи лагери, L — изведени проводници. Тук B означава лагеруване, а не нагнетяване. Посоката е показана със стрелката Air flow в чертежа.

Рамковите аксиални вентилатори Sunflow FM са за вграждане в електрически табла, електронни устройства, захранвания и машини, където отвеждат отделената топлина. Рамката позволява монтаж в съответстващ отвор.

Избор по размер и електрически параметри

Сравнете външните размери, дебелината, разстоянието между отворите и мястото за кабелите. Модели с еднакъв външен размер, но различна дълбочина, не са автоматично взаимозаменяеми. При двойни стойности първата е за 50 Hz, втората за 60 Hz. Изданията A2HBL са AC 220 V с търкалящи лагери и проводници за свързване по каталога.

Каталожният дебит не е гарантиран дебит във всяка инсталация. Филтрите, топлообменниците и решетките създават съпротивление. Избирайте по необходимия дебит при работното налягане от кривата, а не само по максималния дебит. Максималният дебит и максималното налягане са различни крайни точки на характеристиката.

Чертежи и документация

Как се разчита фабричният код — схема на български

Текстово описание на схемата

Как се разчита фабричният код

Обозначения на серията. Точната конфигурация на този модел е посочена в техническите характеристики по-горе.

FM	Серия рамкови вентилатори
120 / 38	Размер на рамката / дебелина в mm (примерен код FM12038)
A / D	Променлив ток (AC) / постоянен ток (DC)
1 / 2 / 12 / 24	Напрежение по кода: 110 / 220 / 12 / 24 V
H / M / L	Висока / средна / ниска скорост
S / B	Плъзгащ / сачмен лагер
L / T	Изведени проводници / клемно свързване

Технически каталог Sunflow (PDF)
