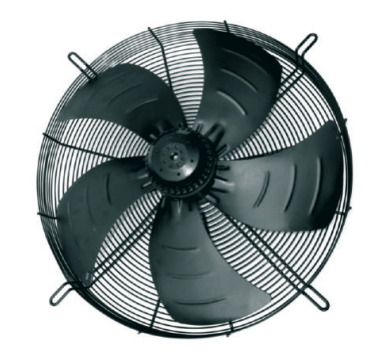

Аксиален вентилатор Sunflow YWF4E-450B, Ø450 mm, 220 V, нагнетяване

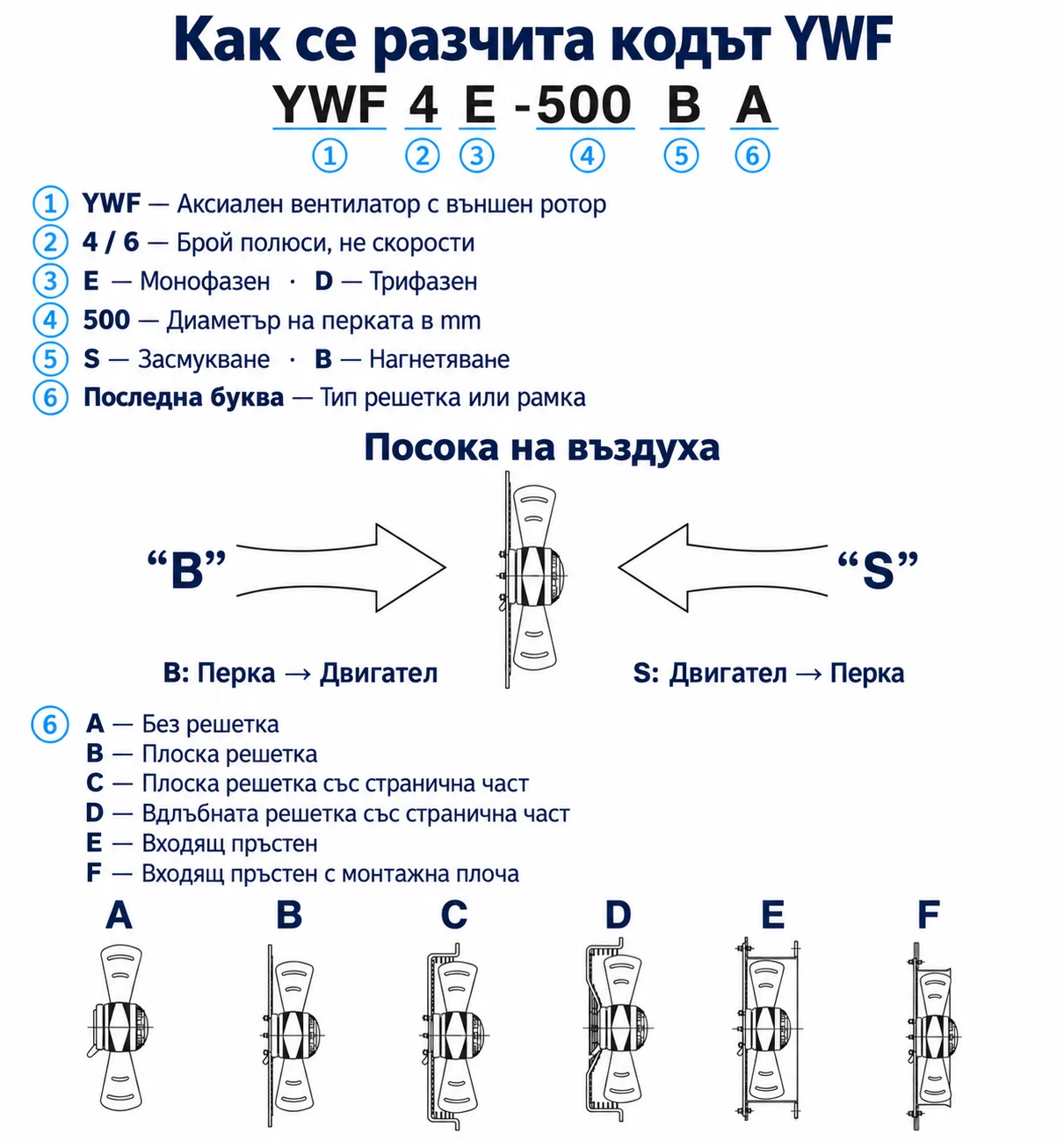

YWF означава серия с външен ротор. Цифрата 4 или 6 е броят полюси на мотора, а не броят скорости. E означава монофазно захранване 220 V, D — трифазно 380 V по каталога Sunflow. Числото след тирето е диаметърът на работното колело в mm. S означава поток от мотора към работното колело, B — обратната посока. Ориентацията на монтажа определя дали въздухът влиза или излиза от помещението.

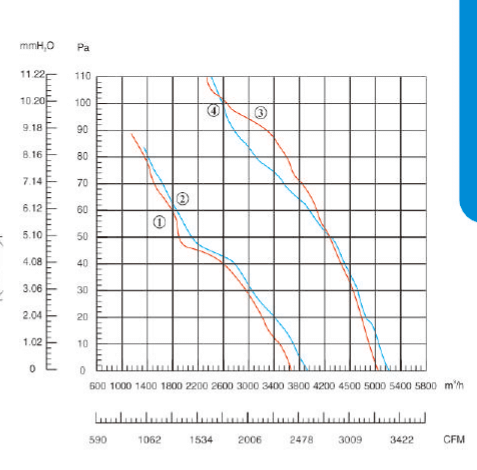

Каталожният дебит не е гарантиран дебит във всяка инсталация. Филтрите, топлообменниците и решетките създават съпротивление. Избирайте по необходимия дебит при работното налягане от кривата, а не само по максималния дебит. Максималният дебит и максималното налягане са различни крайни точки на характеристиката.

Проверете посоката S/B, захранването, оборотите, монтажните размери и кондензатора, когато е указан. При сравнение с мрежа 230/400 V се ръководете от допустимия диапазон на табелката; каталожното означение 220/380 V не се променя по предположение.

Преди работа захранването се изключва и се проверява отсъствие на напрежение. Свързването се извършва от квалифициран електротехник по схемата и табелката на конкретния мотор, със съответните защити и защитен проводник, когато е предвиден. Цветът на проводниците сам по себе си не е достатъчен за определяне на изводите. Не променяйте посоката чрез произволна размяна на проводници.

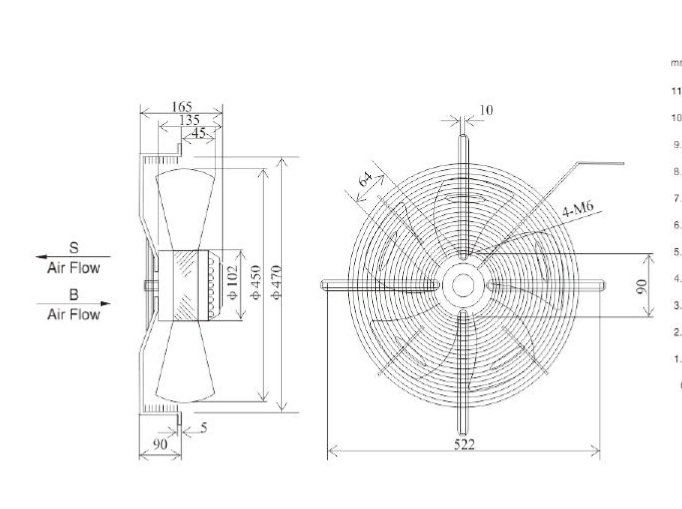

При подмяна сравнете пълния код, напрежението, честотата, броя фази, монтажните отвори, дълбочината, посоката на въздуха и работната точка. След монтажа проверете свободното въртене, закрепването и посоката на потока преди пускане в нормален режим.
