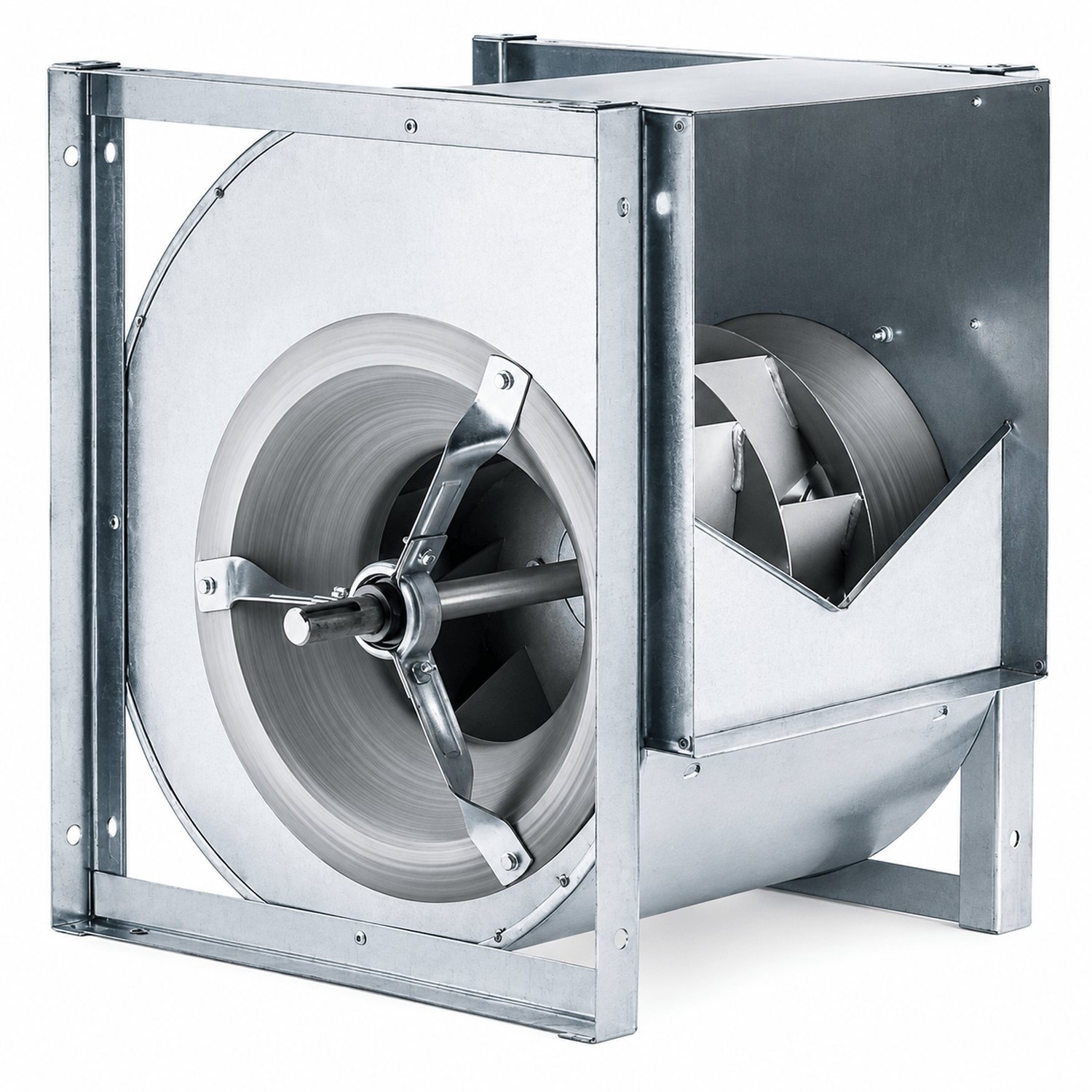

BVN BSF 710 – центробежен двойнозасмукващ вентилатор с назад извити лопатки
Original price was: 2,250.00 €.1,950.00 €Текущата цена е: 1,950.00 €.
Доставка с поръчка. BVN BSF 710 с двойно засмукване, назад извити заварени лопатки и поцинкован корпус. Работна точка с максимална ефективност: 51980 m³/h при 3795 Pa и 2200 min⁻¹. Размерен чертеж и точна диаграма по-долу.
Налично за предварителни продажби
BVN BSF 710 – двойнозасмукващ центробежен вентилатор
BSF 710 е радиален вентилатор с двойно засмукване и назад извити заварени стоманени лопатки. Поцинкованият стоманен корпус е устойчив на корозия, а валът е поддържан от два лагера. Подходящ е за вентилационни камери, климатични секции и системи с необходимост от високо статично налягане.
Задвижването и оборотите се подбират според необходимата работна точка. Серията допуска ремъчно задвижване; при подходящ трифазен двигател регулирането може да се изпълни чрез честотен преобразувател.
Технически данни при максимална ефективност
| Модел | BVN BSF 710 |
|---|---|
| Дебит Q | 51980 m³/h |
| Статично налягане | 3795 Pa |
| Общо налягане | 4102 Pa |
| Динамично налягане | 307 Pa |
| Обороти на работното колело | 2200 min⁻¹ |
| Абсорбирана мощност | 71797 W |
| Статична ефективност | 76.3% |
| Обща ефективност | 82.5% |
| Тегло по MMotors | 250 kg |
51980 m³/h и 3795 Pa са стойности в една работна точка с максимална ефективност, а не отделни максимални стойности. Посочените в MMotors 400 V / 50 Hz се отнасят до конфигурацията на задвижването. Уточнете двигателя и комплектацията при поръчка.
Точна диаграма дебит / статично налягане – BSF 710
Хоризонтална ос: Q в m³/h. Вертикална ос: статично налягане в Pa. Зелената точка ηmax обозначава максималната ефективност.
Размерен чертеж и таблица – BSF 710
Всички размери са в mm. D / Ød означава диаметъра на вала. Останалите букви съответстват на означенията в чертежа.
| A | B | C | D / Ød | E | F | G | H | J | K | M | N | R | W | X | t | t1 | L×V0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1096 | 1157 | 1000 | 50 | 685 | 484 | 866 | 1066 | 1046 | 50 | 1292 | 1100 | 52 | 90 | 43 | 14 | 9 | 13×18 |
