BVN BSF 280 – центробежен двойнозасмукващ вентилатор с назад извити лопатки
Original price was: 563.00 €.478.55 €Текущата цена е: 478.55 €.
BVN BSF 280 с двойно засмукване, назад извити заварени лопатки и поцинкован корпус. Работна точка с максимална ефективност: 4363 m³/h при 1212 Pa и 3200 min⁻¹. Размерен чертеж и точна диаграма по-долу.
BVN BSF 280 – двойнозасмукващ центробежен вентилатор
BSF 280 е радиален вентилатор с двойно засмукване и назад извити заварени стоманени лопатки. Корпусът е от поцинкована стомана, а валът е поддържан от два лагера. Подходящ е за вентилационни камери и климатични секции.
Задвижването и оборотите се подбират според необходимата работна точка. Серията допуска ремъчно задвижване; при подходящ трифазен мотор управлението може да се изпълни чрез честотен преобразувател.
Технически данни и работна точка
| Модел | BVN BSF 280 |
|---|---|
| Дебит при максимална ефективност | 4363 m³/h |
| Статично налягане при същата точка | 1212 Pa |
| Общо налягане | 1265 Pa |
| Динамично налягане | 53 Pa |
| Обороти на работното колело | 3200 min⁻¹ |
| Абсорбирана мощност в работната точка | 2070 W |
| Статична ефективност | 71% |
| Обща ефективност | 74,1% |
| Тегло по MMotors | 22 kg |
4363 m³/h и 1212 Pa са едновременно достигани стойности при работната точка с максимална ефективност, а не отделни максимални стойности. Данните за 400 V / 50 Hz в MMotors се отнасят до посочената конфигурация на задвижване. Уточнете двигателя и комплектацията при поръчка.

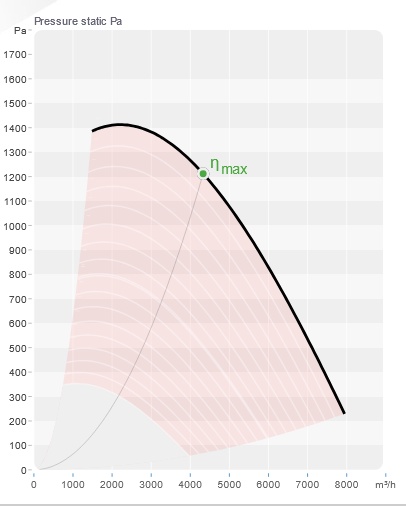

Диаграма дебит / статично налягане – BSF 280
Хоризонтална ос: дебит Q в m³/h. Вертикална ос: статично налягане в Pa. Зелената точка ηmax обозначава максималната ефективност.

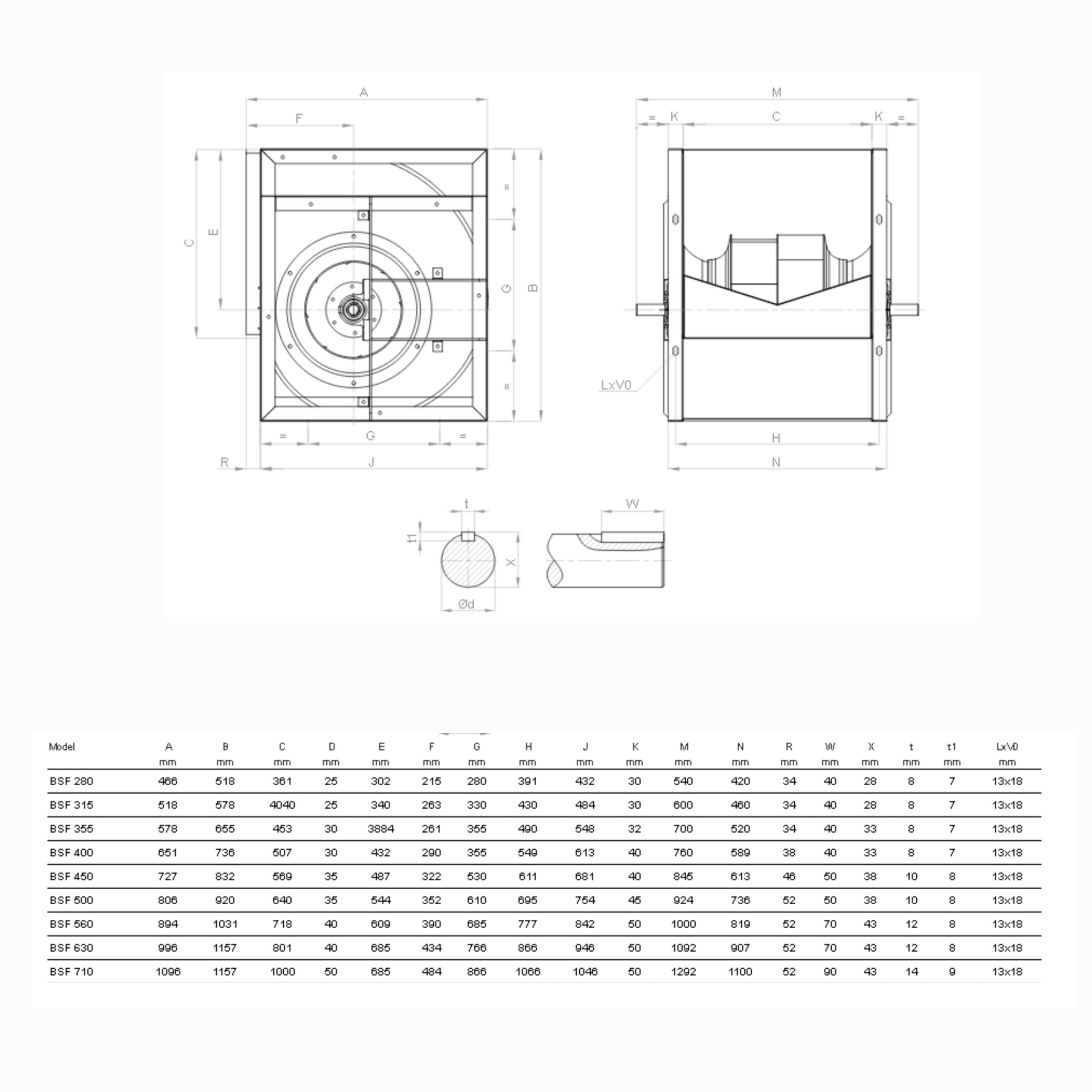

Размерен чертеж
Размери на BSF 280 в mm. Буквите съответстват на означенията в оригиналния чертеж.
| A | B | C | D | E | F | G | H | J | K | M | N | R | W | X | t | t1 | L×V0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 466 | 518 | 361 | 25 | 302 | 215 | 280 | 391 | 432 | 30 | 540 | 420 | 34 | 40 | 28 | 8 | 7 | 13×18 |
