VENTEUROPE 1530ME – метална решетка с мрежа против насекоми
Вентилационната решетка 1530ME завършва вентилационния отвор с бяла метална лицева част. Корпусът е изработен от поцинкована стомана с полимерно покритие. Наклонените жалузи позволяват преминаване на въздуха, а мрежата ограничава проникването на насекоми.
Конструкция и поддръжка
Мрежата против насекоми е поставена в специална вдлъбнатина. При серия ME това улеснява нейната подмяна. Конструкцията на самата решетка не е разглобяема. При избор проверете външните размери, дебелината и монтажните разстояния по приложения чертеж.
Технически характеристики
| Марка | VENTEUROPE |
|---|---|
| Артикулен номер | 1530 ME |
| Серия | ME |
| Материал | Поцинкована стомана |
| Покритие | Полимерно |
| Цвят | Бяла |
| Ширина A | 150 mm |
| Височина B | 300 mm |
| Дълбочина C | 8 mm |
| Монтажно разстояние X | 136 mm |
| Монтажно разстояние Y | 284 mm |
| Коефициент на свободно сечение K | 0,47 |
| Жалузи | Наклонени |
| Мрежа против насекоми | Да |
| Разглобяема конструкция | Не |
| Гаранция | 2 години |

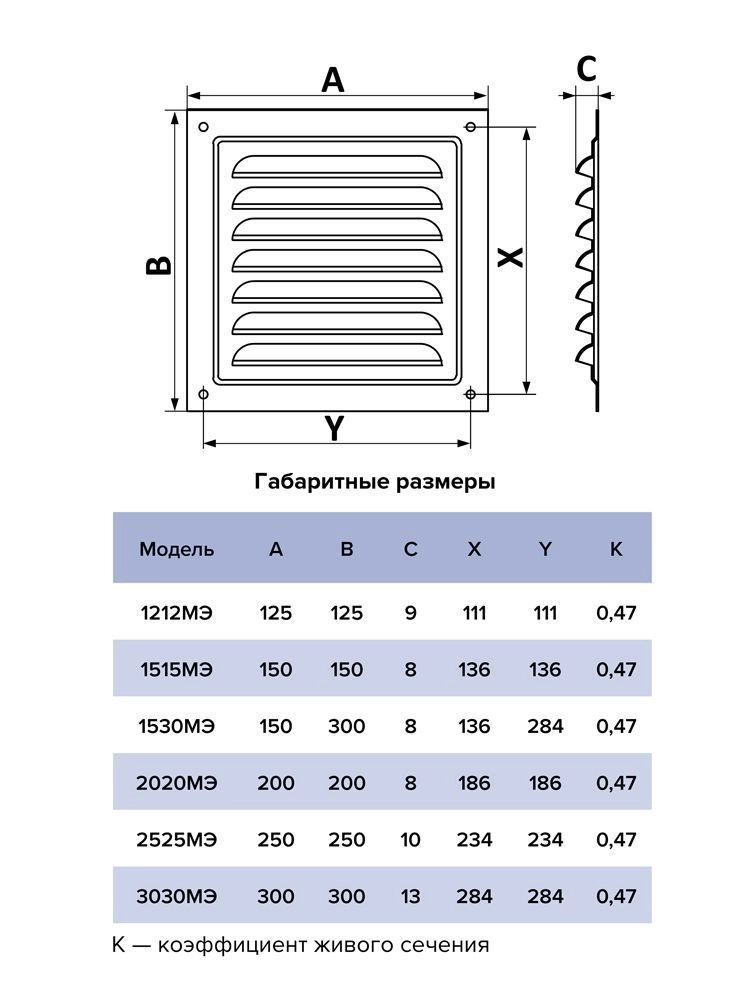

Размерен чертеж
Използвайте реда за модел 1530ME в таблицата на чертежа. Всички размери са в mm: A=150, B=300, C=8, X=136, Y=284. Монтажните разстояния се отнасят до означенията на чертежа.
Снимки на продукта

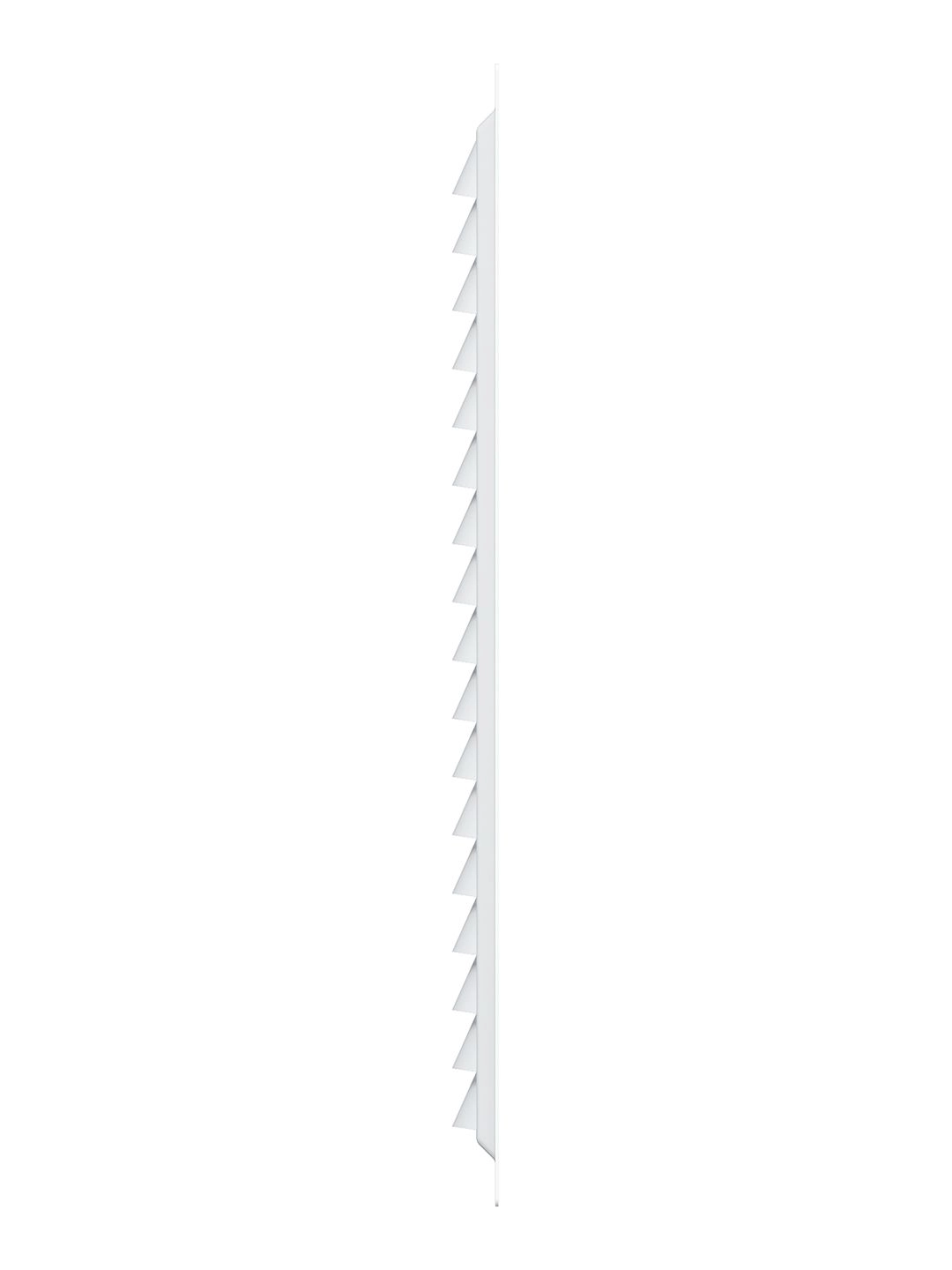

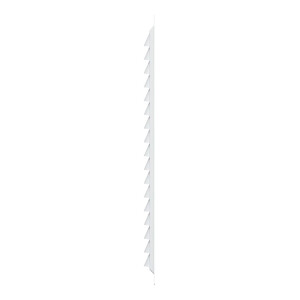

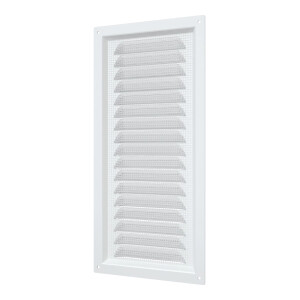

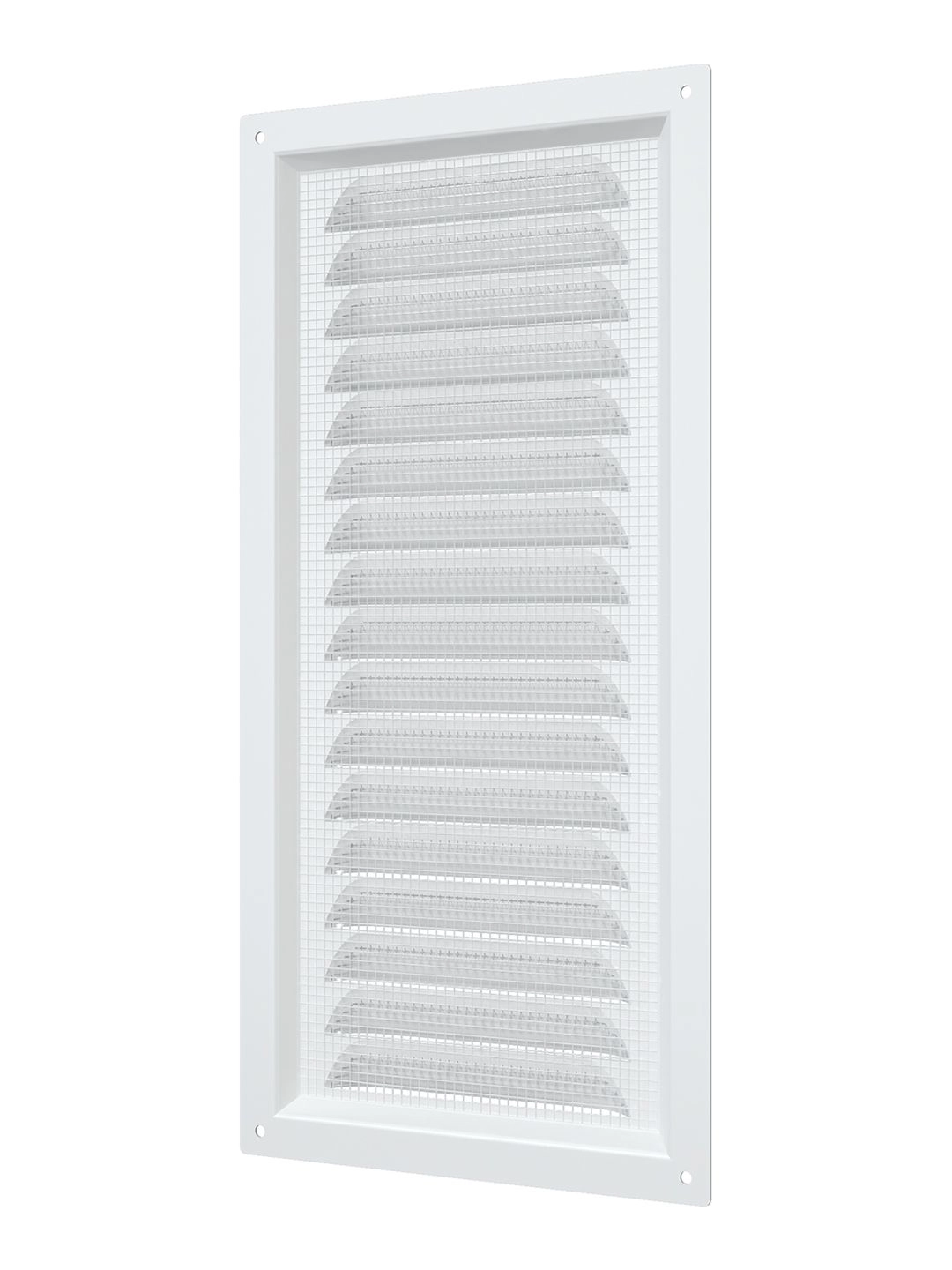

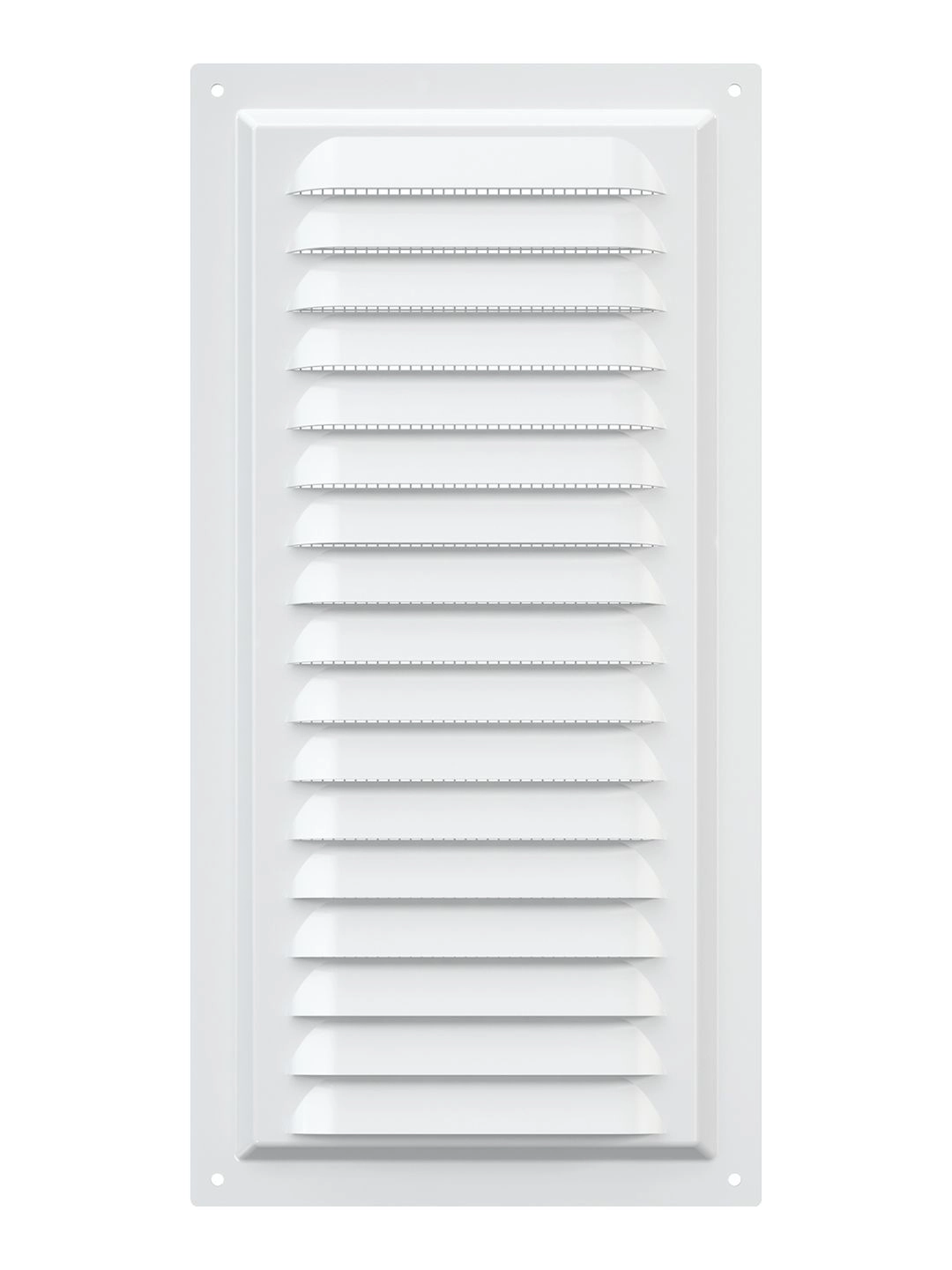

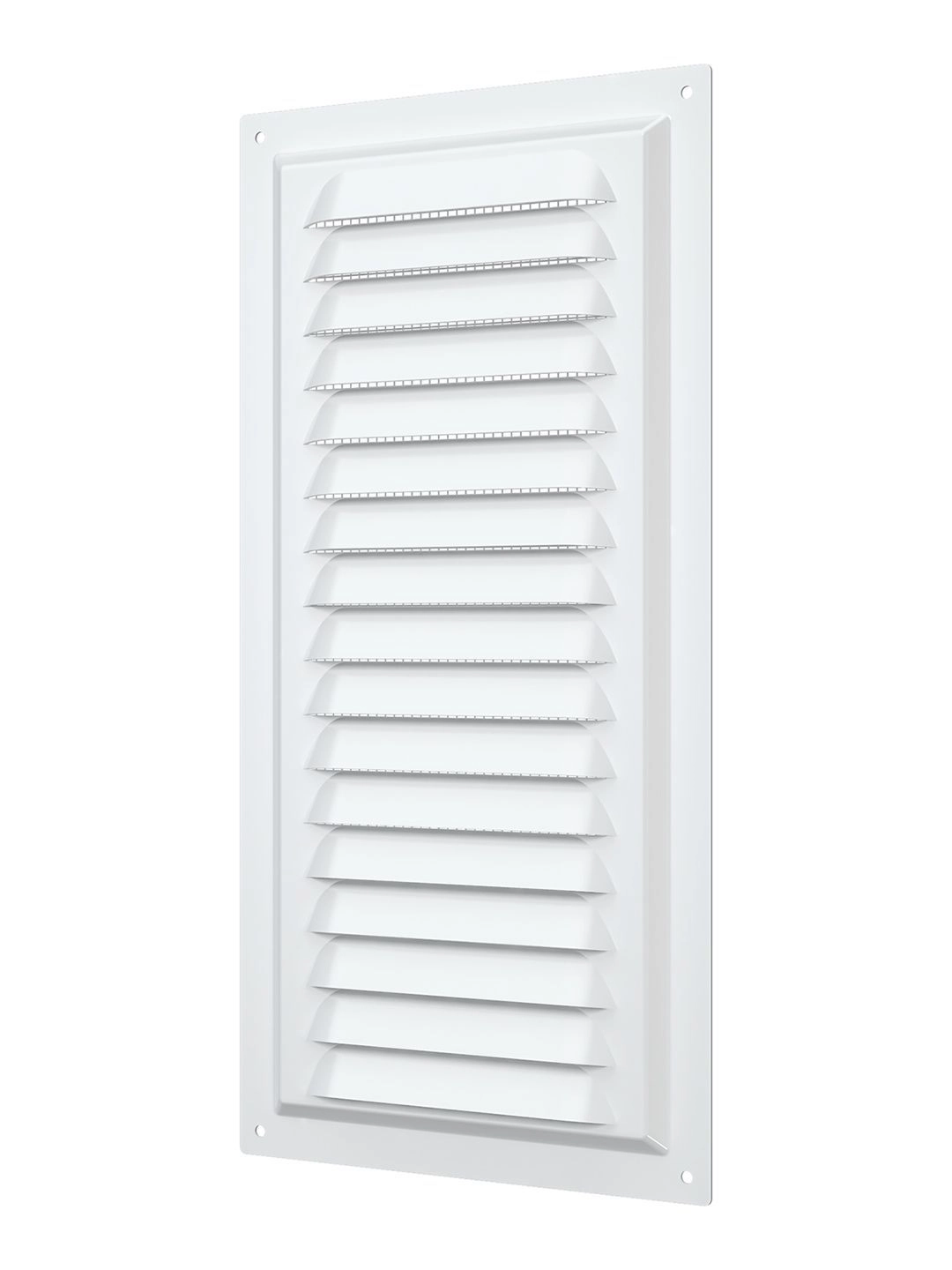

Галерията включва изгледи на лицевата част, задната страна и мрежата, както и общия размерен чертеж на серията.
