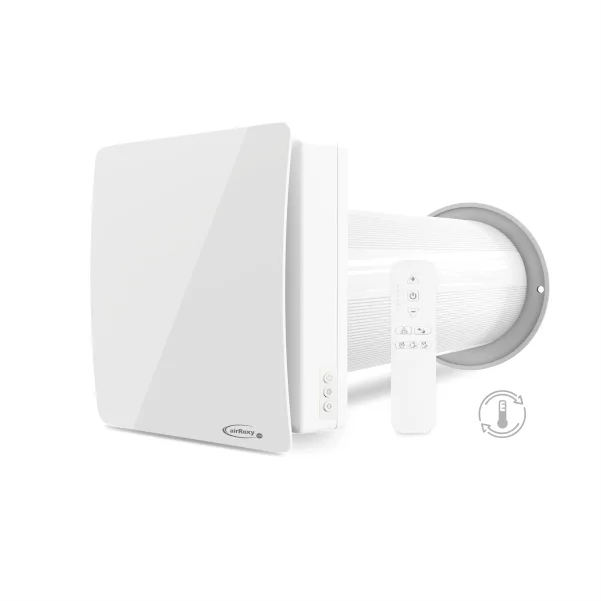

Стенен рекуператор airRoxy aRheat 125 HS Ø125 01-321 с хигростат

Стенен рекуператор airRoxy aRheat 125 HS — 01-321

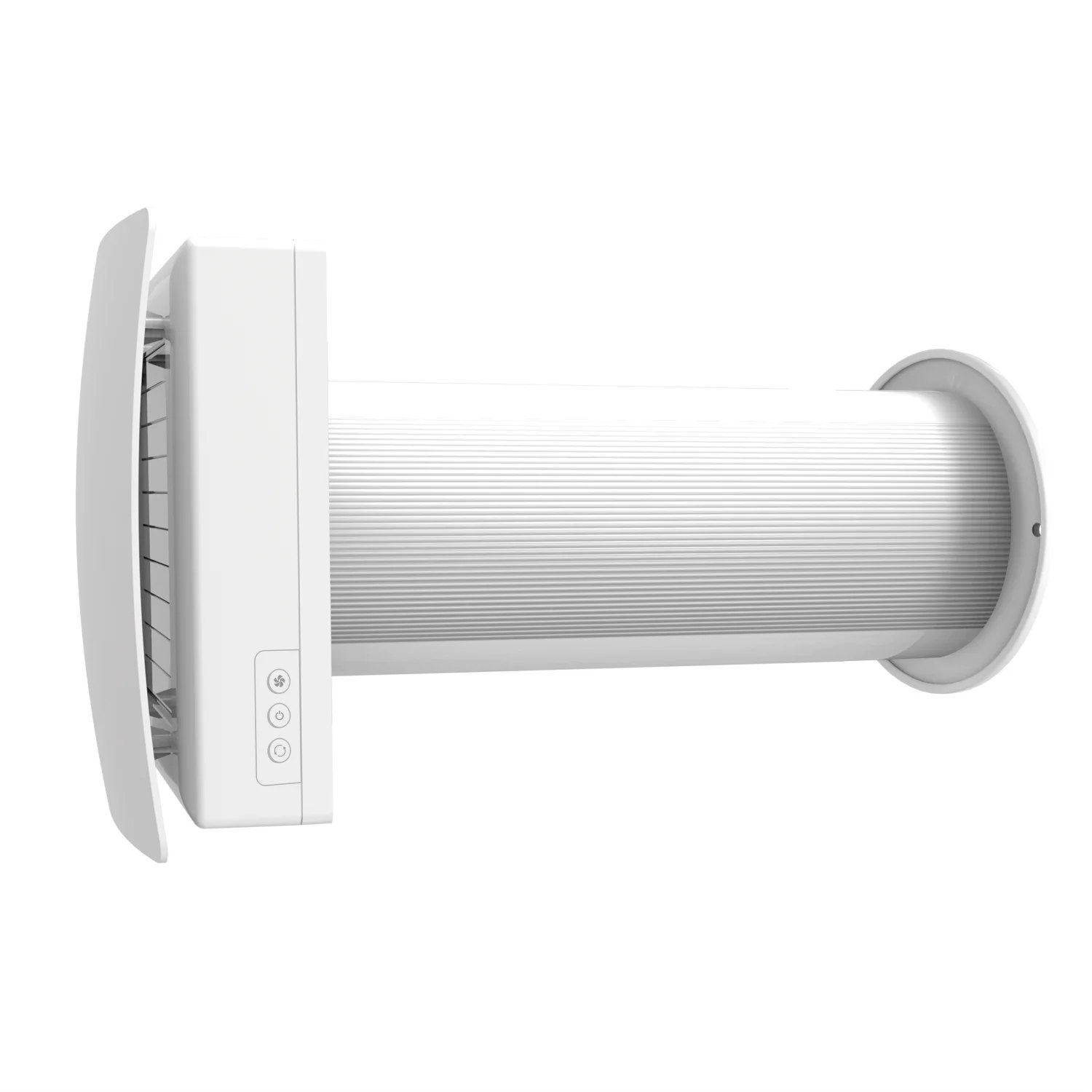

aRheat 125 HS е стенна система за контролирана вентилация и възстановяване на топлината. EC моторът и керамичният топлообменник осигуряват обмен на въздух с ниска консумация. Двата филтъра G4 предпазват топлообменника и филтрират преминаващия въздух. Подходящ е за жилищни и обществени помещения.

aRheat 100 или aRheat 125 HS — кой да изберете?

aRheat 125 HS (01-321) добавя автоматична реакция при повишена влажност, автоматична клапа и по-голям дебит. aRheat 100 (01-320) има по-малък диаметър и по-ниска консумация.

Характеристика	aRheat 100 / 01-320	aRheat 125 HS / 01-321
Диаметър	Ø100 mm	Ø125 mm
Дебит	18–40 m³/h	20–60 m³/h
Датчик за влажност	Не	Да, прагове 50%, 60% или 70%
Автоматична клапа	Не	Да
Защита	IPX2	IPX4
Мощност	2,5–4 W	5,5–9,5 W
Рекуперация	До 90%	До 90%

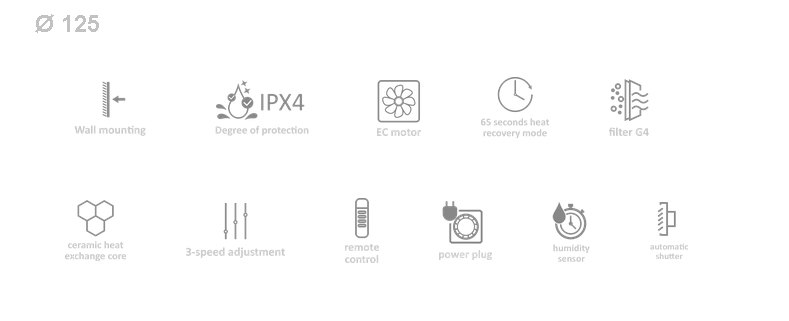

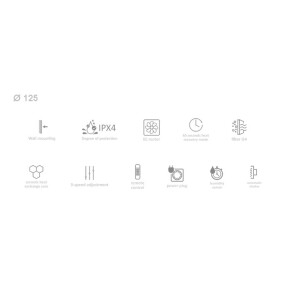

И двата модела имат керамичен топлообменник, EC мотор, филтри G4 и дистанционно. Изберете 125 HS, когато търсите управление според влажността и по-голям дебит. 100 е по-икономичният избор, ако неговият дебит покрива потребностите на помещението и не е нужен автоматичен контрол на влажността. Необходимият дебит зависи от използването и нуждите на помещението.

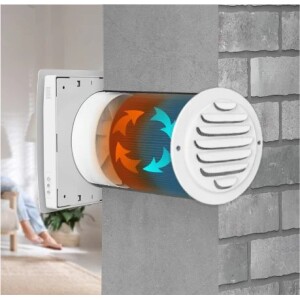

Рекуперация и контрол на влажността

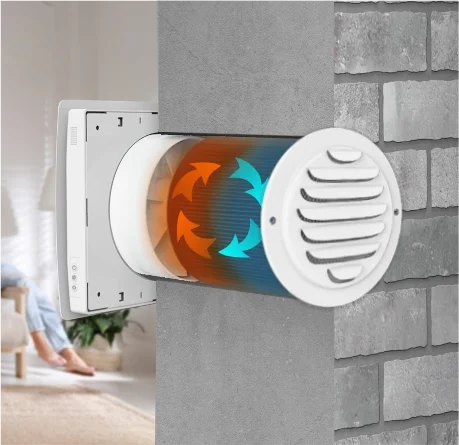

Дистанционното управление избира подаване, извеждане или рекуперация с обръщане на въздушния поток през 65 секунди. Изходящият въздух загрява керамичното ядро, което предава топлината на свежия въздух в следващата фаза. Вграденият хигростат предлага прагове 50%, 60% и 70% и увеличава скоростта при повишена влажност. Автоматичната клапа затваря канала след изключване.

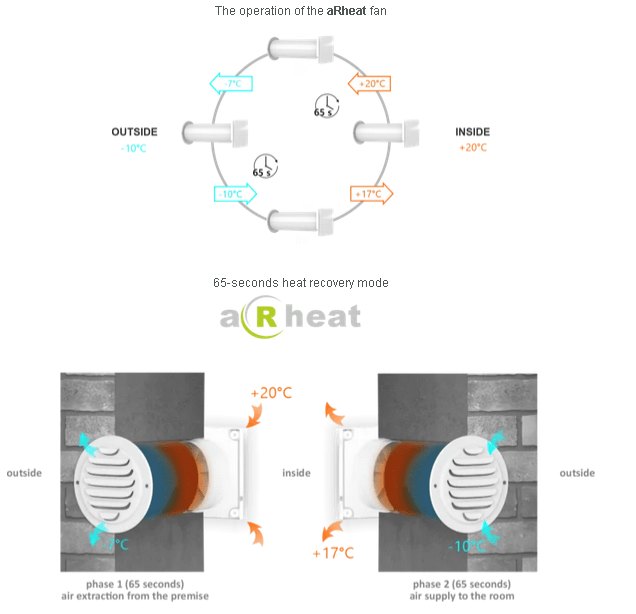

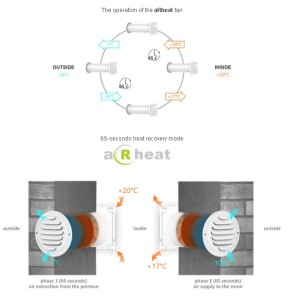

Работният цикъл накратко

Фаза	Продължителност	Поток и възстановяване на топлината
1 — извеждане	65 секунди	Въздухът от стаята се отвежда навън. Керамичното ядро съхранява част от топлината му.
2 — подаване	65 секунди	Външният въздух преминава през затопленото керамично ядро и постъпва предварително затоплен в помещението.

Цикълът се повтаря, докато е избран режимът рекуперация. Една машина редува двете посоки и не извършва едновременно подаване и извеждане.

Технически данни по скорости

Скорост	Дебит, m³/h	Шум, dB	Мощност, W	Обороти, rpm
0 — тиха	20	13	5,5	995
1	30	22	5,8	1475
2	45	25	7,3	2085
3	60	30	9,5	2535

Захранване	100–240 V / 50–60 Hz
Диаметър	Ø125 mm
Защита	IPX4
Топлообменник / филтри	Керамичен / G4
Рекуперация на топлината	До 90% според производителя; зависи от условията
Нето маса	2,85 kg
Дебелина на стената	270–500 mm
Кабел с щепсел	90 cm
Хигростат / автоматична клапа	Да / да

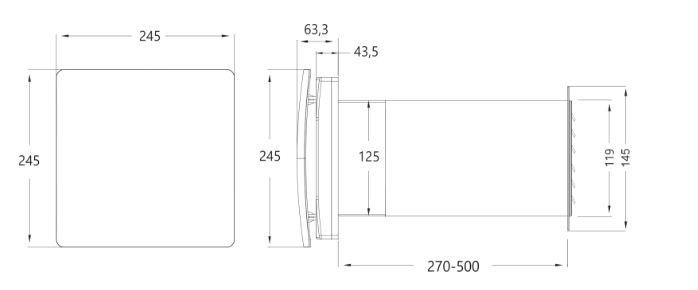

Размерен чертеж и означения

Означение в чертежа	Размер и значение
245 × 245	Размер на лицевия панел, mm
125	Диаметър на канала, mm
270–500	Регулируема дължина на телескопичния канал, mm
63,3 / 43,5	Дълбочини на вътрешната част по размерните линии, mm
119 / 145	Размери на външната решетка по чертежа, mm

Монтаж и поддръжка

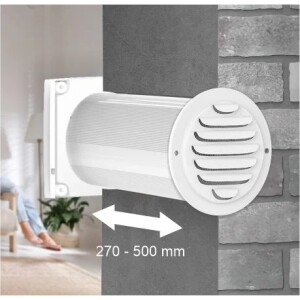

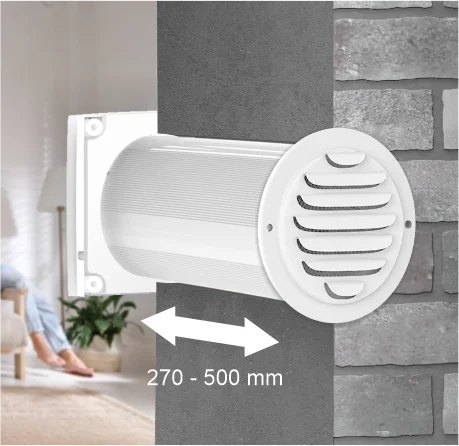

Телескопичният канал се монтира през външна стена. Осигурете свободен въздушен път пред вътрешния панел и външната решетка. Следвайте инструкцията за монтаж, управление и почистване на филтрите; изключвайте захранването преди обслужване.

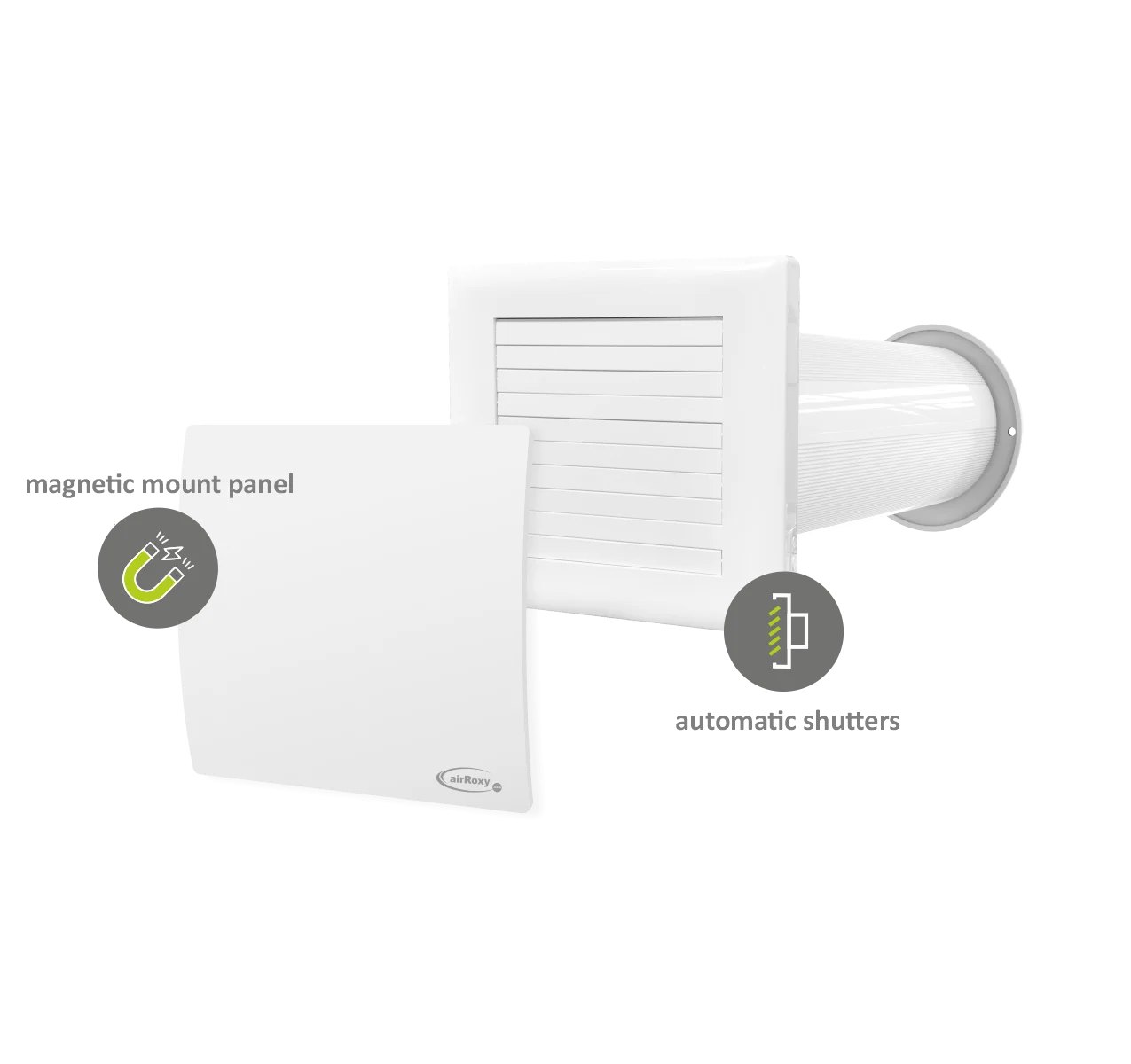

Конструкция и филтри

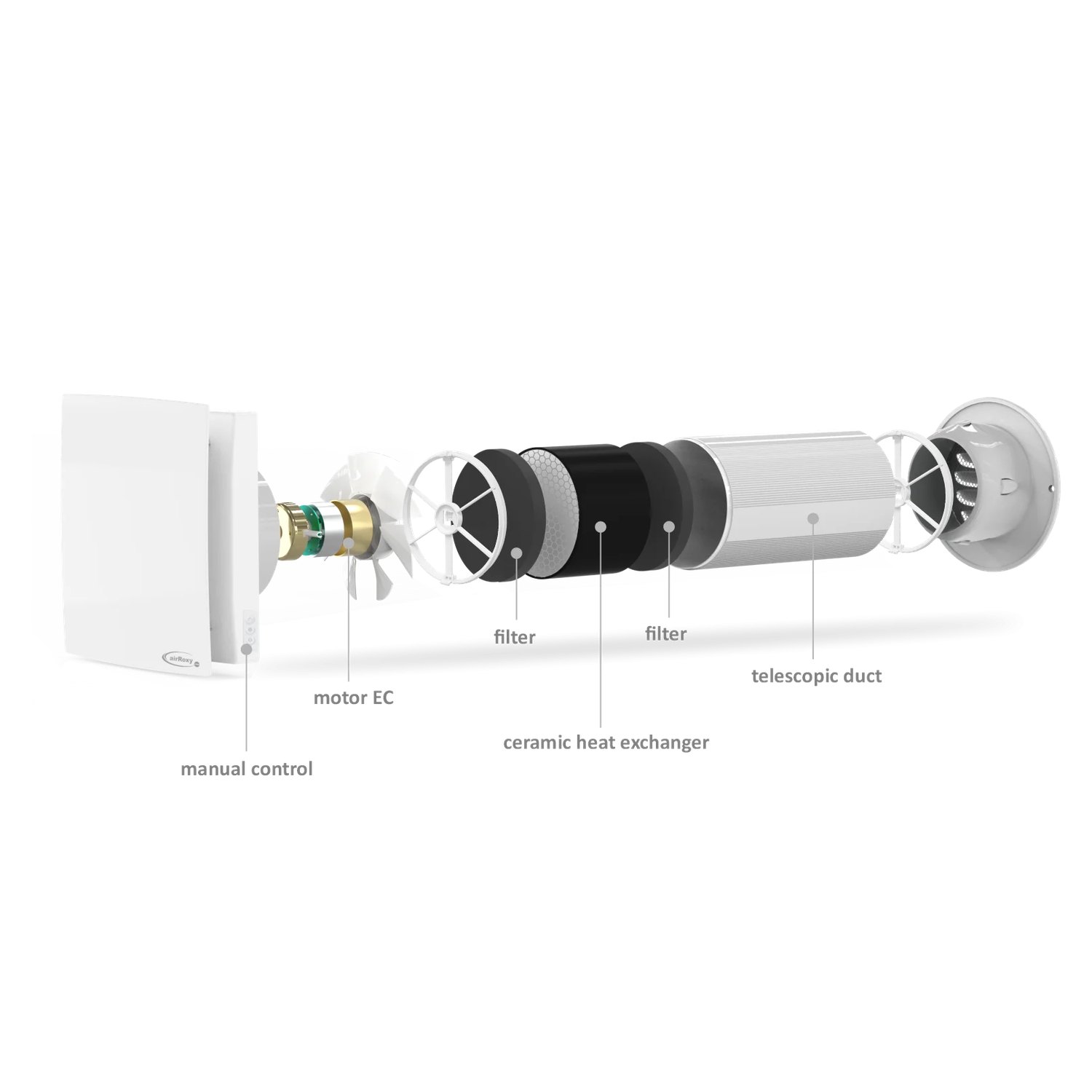

Двата филтъра са разположени от двете страни на керамичното ядро. Те предпазват топлообменника от чужди тела и филтрират въздуха. Вътрешната част се поставя от страната на помещението, а външната решетка — на фасадата.

Дистанционно управление

Програмируемото дистанционно може да се сдвои с повече от една машина. За сдвояване и използване на бутоните следвайте официалната инструкция. Четирите скорости — тиха и три работни степени — позволяват да съобразите дебита, шума и консумацията с нуждите на помещението.

Конструкция и работен цикъл — схеми

Официални видеа на airRoxy

Представяне и принцип на работа. Видеата са в оригиналния си език.

Гледайте представянето в YouTube

Монтаж стъпка по стъпка

Гледайте монтажа в YouTube

Технически документи

Официален технически лист airRoxy aRheat 125 (PDF)

Вижте aRheat 100 — 01-320 · Вижте aRheat 125 HS — 01-321
